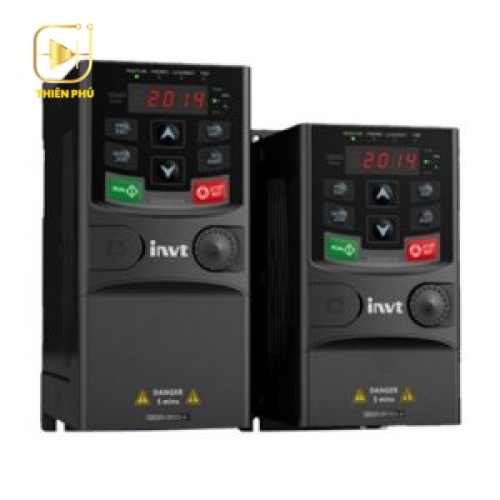

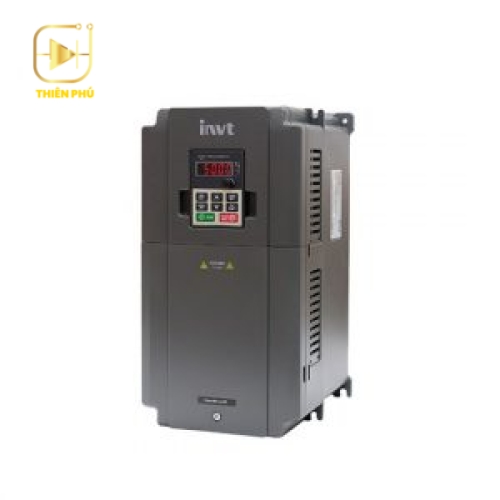

Biến tần INVT GD20 Series là dòng biến tần đa năng thế hệ mới với hiệu suất cao cho các ứng dụng chế tạo máy phổ thông. Biến tần loại GD20 sử dụng công nghệ điều khiển vector vòng hở hiện đại với khả năng điều khiển vượt trội, lắp đặt được trên DIN RAIL với công suất nhỏ hoặc trên bảng tủ.
Đặc tính kỹ thuật chính:
Điều khiển SVPWM, Sensorless Vector, điều khiển torque (lực căng).
Mô-men khởi động ở 0.5 Hz: 150%.
Điều khiển tốc độ chính xác đến ±0.2%, đáp ứng nhanh <20 ms.
Keypad cố định, keypad rời tùy chọn, có thể kéo xa 5m với biến tần công suất 4kW trở lên.
Truyền thông: Modbus RS485.
Tích hợp cuộn kháng DC ( từ 18,5 ~ 110 kW).
Tích hợp sẵn bộ lọc IEC 61800-3 C3, tùy chọn bộ lọc IEC 61800-3 C2.
Chức năng ứng dụng: PLC giản đơn, đa cấp tốc độ đặt trước, điều khiển PID, cài đặt linh hoạt V/F, điều khiển thắng, chế độ tiết kiệm điện…
Thông số kỹ thuật chi tiết
Model GD20-1R5G-4
Series GD20
Công suất 1.5 kW
Điện áp ngõ vào 3 pha 380 V
Điện áp ngõ ra 3 pha 380 V
Tần số ra 0.1-400Hz
Momen khởi động 150%, 0.5Hz, (SVC)
Khả năng chịu quá tải 60s với 150% dòng định mức 10s với 180% dòng định mức 1s với 200% dòng định mức
Tích hợp sẵn Keypad Bộ điều khiển thắng (Breaking Unit) Cổng truyền thông RS-485 Bộ lọc EMC
Kiểu điều khiển V/F (SVPWM)
Số cổng I/O 13
Nhiệt độ môi trường -10 … 50 °C (ở 40 °C công suất sẽ giảm)
Tích hợp quạt làm mát Có
Hệ thống bảo vệ nâng cao 23 chức năng bảo vệ
Cấp bảo vệ Bộ lọc EMC tích hợp IP 20 (C3)
Dòng điện ngõ vào 5A
Khối lượng 1 kg
INVT GD20 Series
Models Công suất Dòng chịu tải Điện áp ngõ vào / Ra
1 Pha 220V
GD20-0R4G-S2 0.4kW 2.5A 1 Pha 220V / 3 Pha 220V
GD20-0R7G-S2 0.75kW 4.2A 1 Pha 220V / 3 Pha 220V
GD20-1R5G-S2 1.5kW 7.5A 1 Pha 220V / 3 Pha 220V
GD20-2R2G-S2 2.2kW 10A 1 Pha 220V / 3 Pha 220V
GD20-004G-S2 4kW 16A 1 Pha 220V / 3 Pha 220V
3 Pha 220V
GD20-0R4G-2 0.4kW 2.5A 3 Pha 220V / 3 Pha 220V
GD20-0R7G-2 0.75kW 4.2A 3 Pha 220V / 3 Pha 220V
GD20-1R5G-2 1.5kW 7.5A 3 Pha 220V / 3 Pha 220V
GD20-2R2G-2 2.2kW 10A 3 Pha 220V / 3 Pha 220V
GD20-004G-2 4kW 16A 3 Pha 220V / 3 Pha 220V
GD20-5R5G-2 5.5kW 20A 3 Pha 220V / 3 Pha 220V
GD20-7R5G-2 7.5kW 30A 3 Pha 220V / 3 Pha 220V
3 Pha 380V
GD20-0R7G-4 0.75kW 2.5A 3 Pha 380V / 3 Pha 380V
GD20-1R5G-4 1.5kW 4.2A 3 Pha 380V / 3 Pha 380V
GD20-2R2G-4 2.2kW 5.5A 3 Pha 380V / 3 Pha 380V
GD20-004G-4 4kW 9.5A 3 Pha 380V / 3 Pha 380V
GD20-5R5G-4 5.5kW 14A 3 Pha 380V / 3 Pha 380V
GD20-7R5G-4 7.5kW 18.5A 3 Pha 380V / 3 Pha 380V
GD20-011G-4 11kW 25A 3 Pha 380V / 3 Pha 380V
GD20-015G-4 15kW 32A 3 Pha 380V / 3 Pha 380V
GD20-018G-4 18kW 38A 3 Pha 380V / 3 Pha 380V
GD20-022G-4 22kW 45A 3 Pha 380V / 3 Pha 380V
GD20-030G-4 30kW 60A 3 Pha 380V / 3 Pha 380V
GD20-037G-4 37kW 75A 3 Pha 380V / 3 Pha 380V
GD20-045G-4 45kW 92A 3 Pha 380V / 3 Pha 380V
GD20-055G-4 55kW 115A 3 Pha 380V / 3 Pha 380V
GD20-075G-4 75kW 150A 3 Pha 380V / 3 Pha 380V
GD20-090G-4 90kW 180A 3 Pha 380V / 3 Pha 380V
GD20-110G-4 110kW 215A 3 Pha 380V / 3 Pha 380V
Sơ đồ đấu dây mạch điều khiển biến tần INVT GD20 Series
